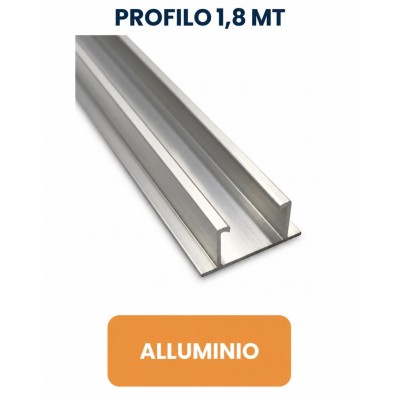

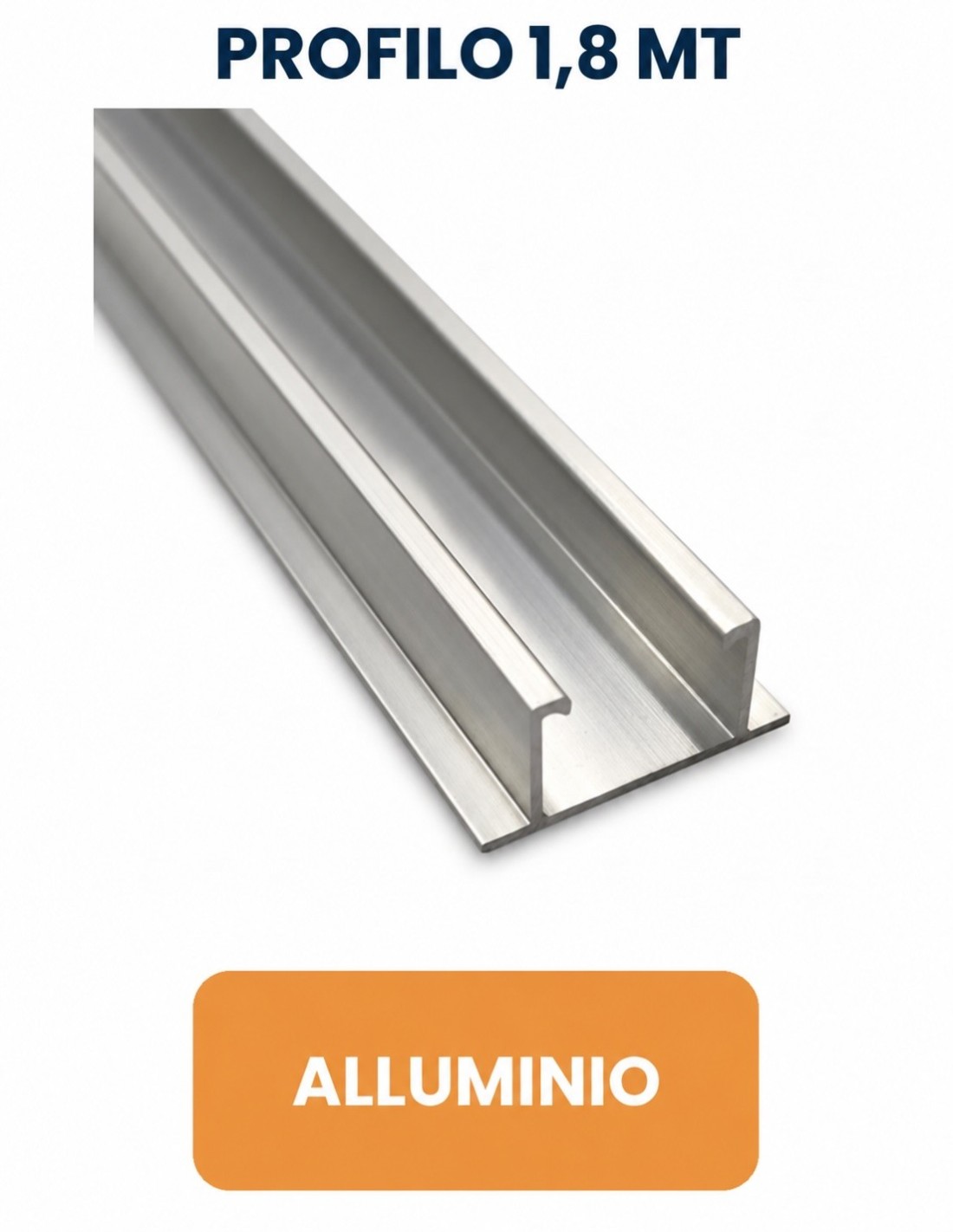

Binario Mini Rail 1,8 m: il formato più equilibrato per il
fotovoltaico su lamiera
Il binario Mini Rail da 1,8 metri è il profilo di supporto che mette
d'accordo velocità di installazione e flessibilità di layout. Con una lunghezza
utile di 180 cm, ogni profilo attraversa più greche consecutive e sostiene il
modulo su un appoggio continuo, invece di scaricare tutto su due punti
isolati.
È la misura che gli installatori scelgono più spesso quando la copertura è
regolare ma il campo non è abbastanza esteso da giustificare i profili da 3,6 m:
si movimenta comodamente in due persone, entra nei furgoni senza sporgenze e non
richiede attrezzature di sollevamento dedicate.
Quando conviene il formato da 1,8 metri
Falde di media estensione,
capannoni artigianali, tettoie e coperture civili in lamiera grecata.
Posa in
landscape: un binario da 1,8 m accompagna per intero il lato lungo della maggior
parte dei moduli da 72 celle.
Cantieri con accessi difficili: lunghezza
gestibile a mano, senza gru né montacarichi.
Impianti misti: si abbina ai
profili corti da 0,6 m per chiudere bordi e zone di raccordo, senza cambiare
sistema di fissaggio.
Vantaggi in cantiere
Meno ancoraggi, meno forature:
appoggio distribuito su più greche invece che su punti singoli, con minor
rischio di infiltrazione.
Allineamento più preciso: la maggiore superficie di
appoggio riduce le tolleranze e semplifica la messa in bolla delle file.
Peso
contenuto sulla copertura: nessun sovraccarico lineare, carico ripartito sulla
struttura portante.
Logistica agile: ingombro ridotto rispetto ai profilati
lunghi, con costi di spedizione e stoccaggio più bassi.
Materiali pensati per
durare
Componente Materiale
Profilo principale Alluminio
Al6005-T5 anodizzato / acciaio Q235B zincato a caldo
Bulloneria e
viteria Acciaio inox SUS304, acciaio zinco-nichel e zincato a
caldo
Morsetti e minuteria Alluminio Al6005-T5 anodizzato
L'accoppiamento tra alluminio anodizzato e acciaio inox elimina la
corrosione galvanica nei punti di contatto: una condizione indispensabile per
gli impianti installati in zone costiere e ad alta salinità, dove le strutture
non trattate cedono nel giro di pochi anni.
Dati tecnici
Lunghezza: 1,8 m (180 cm)
Tipologia di copertura: tetto
metallico trapezoidale / lamiera grecata
Inclinazione di installazione: da 0°
a 15°
Resistenza al vento: fino a 60 m/s
Carico neve: fino a 1,6
kN/m²
Orientamento moduli: verticale e orizzontale
Moduli compatibili: 60
celle, 72 celle, half-cut, con cornice e frameless
Finitura: argento naturale
(colorazioni personalizzate su richiesta)
Altre lunghezze disponibili: 0,6 m
e 3,0 m
Conformità e garanzia
Dimensionato secondo gli standard internazionali per i carichi strutturali:
AS/NZS 1170, DIN 1055, JIS C 8955:2017, IBC 2009 e CBC 2010.
10 anni di garanzia sulla qualità dei materiali
5 anni di garanzia di
prodotto
Supporto tecnico per installatori
Il nostro ufficio tecnico ti aiuta a verificare il passo delle greche, i
carichi di vento e neve della zona di installazione e il numero di binari
necessari per il tuo layout. Contattaci per la distinta materiali completa e per
un preventivo dedicato ai quantitativi da installatore.
